Forno a indução para aquecimento / fusão de metais - Versão 3 - Jan/2012
PARTE - 2 EM 15/01/2012
Esta será a última versão que farei do forno a indução, depois partirei para outros projetos


Agora vou mostrar como foi feito o reservatório de água:

O circuito de refrigeração é item importantíssimo, e deve sempre estar ligado, e monitorado continuamente por
um circuito de controle de temperatura.

O circuito de controle de temperatura deverá monitorar as seguintes temperaturas:

1- Temperatura no radiador de calor do IGBT
2- Temperatura no banco de capacitores
3- Temperatura da água

E se em qualquer dos 3 casos a temperatura se elevar, toda a alimentação do inversor deve se desligar
automaticamente por questões de segurança.

O circuito de controle, deverá estar disponível junto com o projeto (Ainda não foi desenhado no computador)


Agora, o que interessa, a montagem do reservatório:

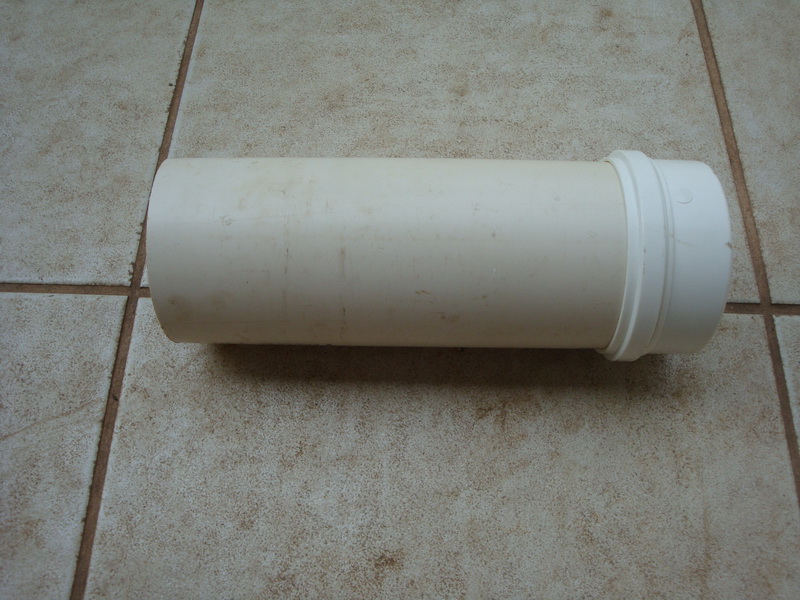

Utilizei um tubo de esgoto de 100mm de diâmetro x 320mm de comprimento, com uma tampa, colada para não haver vazamentos,
conforme a foto a seguir:

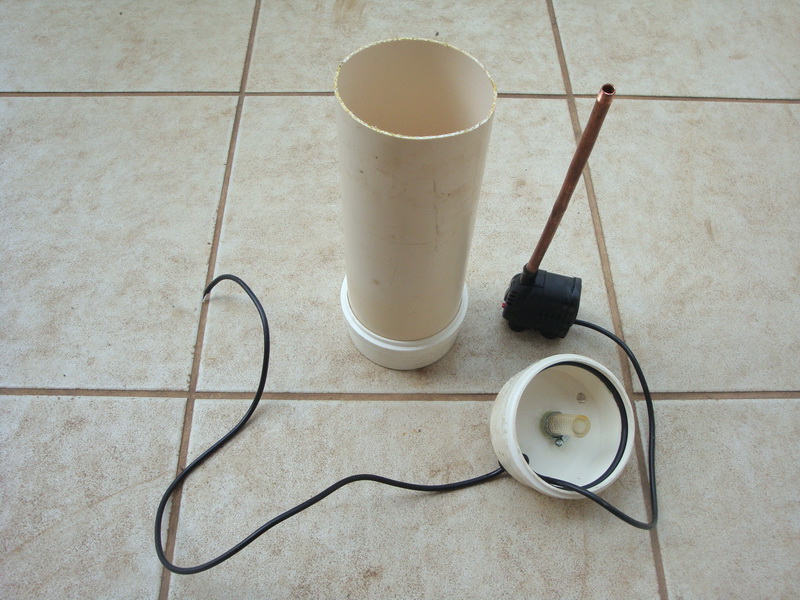

Na foto a seguir, se pode ver o tubo, com o fundo já colado, a bomba de água submersa com um tubo de cobre para a saída
de água bombeada, e a tampa com as entradas de energia para a bomba, e entrada de água de retorno.
O tubo de cobre ligado a bomba é o mesmo tubo usado na construção da bobina.

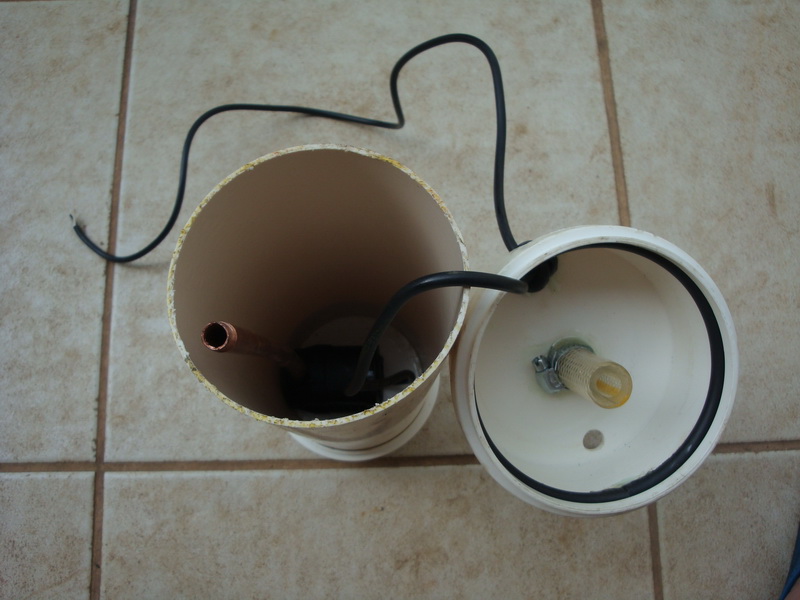

Aqui está a bomba d`agua dentro do reservatório, e a tampa ao lado.

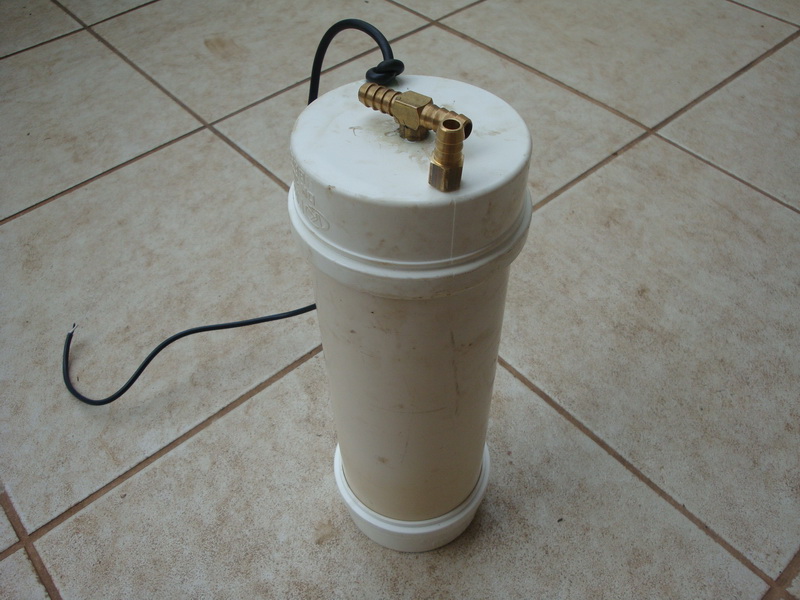

Aqui o reservatório pronto, note que no retorno há um "T" que serve para o retorno de água e o outro lado para ligar um tubo
que servirá para o reabastecimento de água. Tudo foi colado e vedado com cola de araldite para que não ocorram qualquer
vazamento.

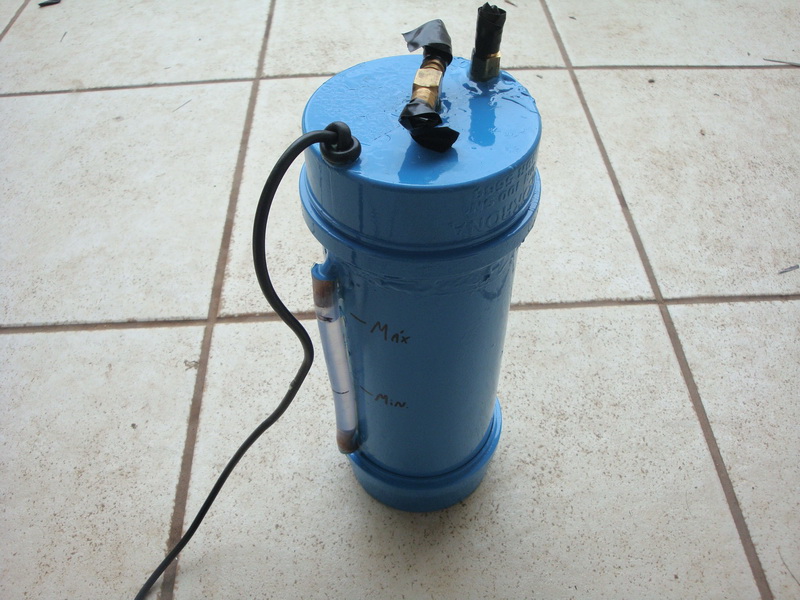

Aqui está o reservatório após a pintura, ao lado, foi colocado um visor de nível de água.
com indicação de  MINIMO e MÁXIMO.

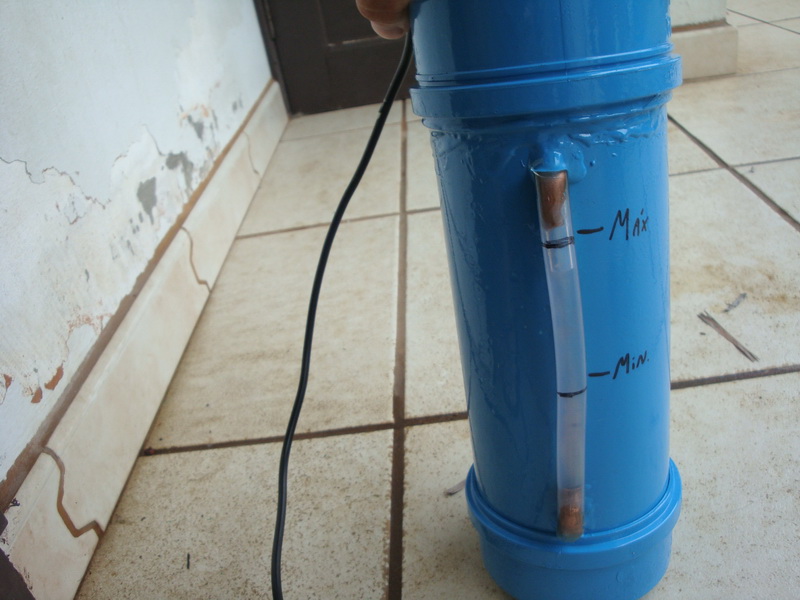

Aqui o reservatório, visto de lado.
O Nivel minimo, é o minimo necessário para cubrir a bomba submersa, pois se ela trabalhar sem água, ela estragará.
O Nivel máximo, é o máximo de água que deve haver dentro do reservatório, para que haja um espaço para a água quente cair
em cima da água do reservatório.



A bomba sempre irá bombear para o circuito, a água da parte de baixo, que sempre será mais fria que a água de cima.


No circuito de refrigeração, utilizarei ÁGUA DESTILADA E DESMINERALIZADA, não utilizar
água comum de torneira, ou água mineral no circuito de refrigeração, pois pode causar eletrólise.

Esta água de refrigeração também deverá ser trocada de tempos em tempos.




Está feito até aqui, a próxima etapa é a montagem de um banco de capacitores.
E está disponível na PARTE 3.
